อัลตราโซนิกบัดกรีพันธะแก้วไทเทเนียมสแตนเลสเซรามิก

สายเชื่อม ultrasonic กระจกไทเทเนียมสแตนเลสเซรามิก

การ เผา ultrasonic สามารถเชื่อม กระจก, ไทเทเนียม, สแตนเลส, และ เซรามิก. หลักการและข้อมูลที่เกี่ยวข้องคือดังต่อไปนี้:

หลักการของการผสม ultrasonic

การสั่นสะเทือนและการหลุม: การผสม ultrasonic ใช้การสั่นสะเทือน ultrasonic เครื่องแปลงในอุปกรณ์ผสม ultrasonic เปลี่ยนพลังงานไฟฟ้าเป็นพลังงานสั่นสะเทือนทางกลเมื่อกระแสความถี่สูงผ่านตัวแปลง, คริสตัลไฟฟ้าในตัวมันจะปรับรูปและขยายตัว สร้างความสั่นสะเทือนด้วยเสียงฉายความสั่นสะเทือนนี้ถูกส่งไปยัง solder และพื้นผิวของวัสดุที่จะ welded ผ่านหัว weldingในเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กน้ํามันและฝุ่นบนพื้นผิวของวัสดุพื้นฐาน
การปฏิกิริยาทางเคมีของโลหะเชื่อมที่ใช้: โลหะเชื่อมที่ใช้อย่างพิเศษเช่น Cerasolzer ใช้ในการเชื่อมด้วยเสียงฉีดฉีด โลหะเชื่อมเหล่านี้มีโลหะที่สามารถรวมกันได้ง่ายกับออกซิเจน เช่น ซิงค์, ไทเทเนียม,ซิลิคอน, อลูมิเนียม และธาตุดินหายาก ระหว่างกระบวนการผสมผสานธาตุเหล่านี้รวมกับออกซิเจนในอากาศเพื่อสร้างออกไซด์ซึ่งเชื่อมโยงทางเคมีกับชั้นออกไซด์บนพื้นผิวของวัสดุ เช่น กระจก, เซรามิค และโลหะ เพื่อบรรลุการผูกพัน

ความสามารถในการชื้นที่ดี: มันสามารถปรับปรุงผลกระทบการชื้นของ solder บนพื้นผิวของชิ้นงานได้อย่างสําคัญมันอาจยากที่จะบรรลุความชื้นที่ดีบนวัสดุบางชนิดที่มีความชุ่มชื้นที่ไม่ดีอย่างไรก็ตาม เครื่องผสม ultrasonic สามารถแก้ปัญหานี้ได้ โดยการรับประกันต่อผสมแบบเรียบร้อยและสมบูรณ์แบบมากขึ้น
สายผสมผสานที่มีคุณภาพสูง: โดยส่งเสริมการเจาะเข้าไปในสายผสานและการติดต่อที่ดีขึ้น การผสานด้วยเสียงฉีดช่วยในการสร้างสายผสานที่มีความแข็งแกร่งสูงขึ้นและการนําไฟฟ้าที่ดีขึ้นนี่สําคัญมากในแอปพลิเคชั่นที่ต้องการความน่าเชื่อถือสูงเช่นในอุตสาหกรรมอิเล็กทรอนิกส์สําหรับการผลิตแผ่นวงจรพิมพ์
ความเสียหายทางความร้อนที่ลดลง: เมื่อเทียบกับวิธีการผสมแบบดั้งเดิม ที่พึ่งพาการปรับความร้อนสูงการผสม ultrasonic สามารถบรรลุผลการผสมที่ดีในอุณหภูมิที่ค่อนข้างต่ํา. นี้ช่วยลดความเสี่ยงของความเสียหายทางความร้อนของชิ้นงาน, โดยเฉพาะอย่างยิ่งสําหรับส่วนประกอบและวัสดุที่มีความรู้สึกต่อความร้อน
เหมาะสําหรับวัสดุต่าง ๆ: สามารถใช้ในการผสมวัสดุได้หลากหลายประเภท รวมถึงโลหะที่ยากที่จะผสม เช่น อลูมิเนียมและทองแดงความสั่นสะเทือน ultrasonic สามารถทําลายชั้น oxide บนวัสดุเหล่านี้ทําให้การผสมผสานสําเร็จ

การใช้งาน

การผลิตอิเล็กทรอนิกส์: มันถูกใช้อย่างแพร่หลายในการผลิตแผ่นวงจรพิมพ์ (PCBs) สําหรับการผสมส่วนประกอบ เช่น แผ่นต่อต้าน, แผ่นจําหน่าย, วงจรบูรณาการ, เป็นต้นความแม่นยําสูงและความน่าเชื่อถือของ ultrasonic soldering รับประกันคุณภาพของผลิตภัณฑ์อิเล็กทรอนิกส์.
อุตสาหกรรมรถยนต์: ในการผลิตอิเล็กทรอนิกส์รถยนต์ เช่น การผลิตหน่วยควบคุมเครื่องยนต์, หน่วยอิเล็กทรอนิกส์พลังงาน, และสายไฟรถยนต์การผสม ultrasonic ใช้เพื่อให้เกิดการเชื่อมต่อที่น่าเชื่อถือระหว่างส่วนประกอบที่แตกต่างกัน.
สากลและการป้องกัน: เนื่องจากความน่าเชื่อถือสูงและความสามารถในการจัดการกับวัสดุที่มีประสิทธิภาพสูง การผสม ultrasonic ใช้ในการผลิตเครื่องอากาศและอิเล็กทรอนิกส์การป้องกันในกรณีที่คุณภาพและความน่าเชื่อถือของส่วนผสมผสมผสมเป็นสิ่งสําคัญที่สุด.
การทําเครื่องประดับ: ยังถูกใช้ในอุตสาหกรรมเครื่องประดับในการผสมโลหะมีค่าและหินแท้การ ปกครอง ที่ แม่นยํา และ กระบวนการ เผา อ่อนโยน ของ การ เผา ultrasonic ช่วย ป้องกัน การ เสียหาย ของ วัสดุ อ่อนโยน และ รับรอง คุณภาพ ของ พระเครื่อง.

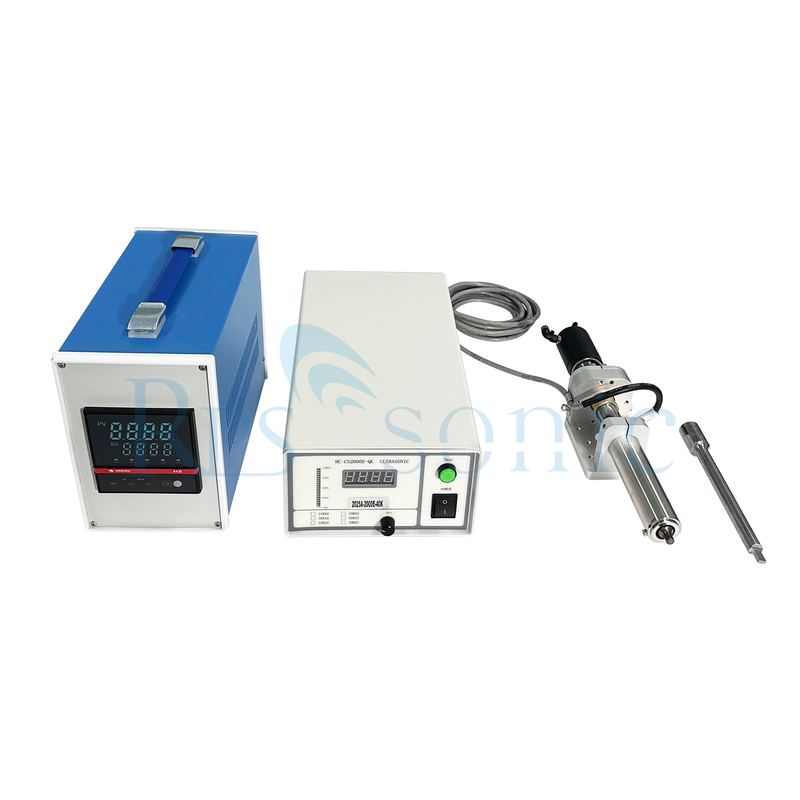

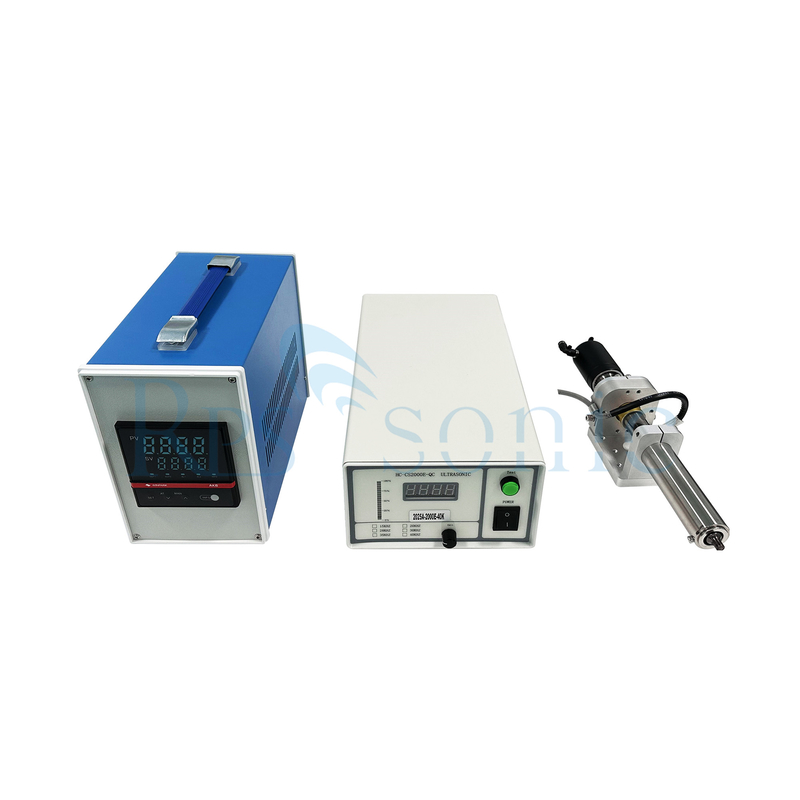

โครงสร้าง

เครื่องกําเนิดเสียงฉีดเสียง: นี่คือส่วนประกอบหลักที่ผลิตสัญญาณไฟฟ้าความถี่สูง เพื่อขับเคลื่อนเครื่องแปลงเสียงฉีดเสียงปกติจะมีฟังก์ชัน เช่น ปรับความถี่และควบคุมพลังงานเพื่อปรับตัวให้กับความต้องการในการผสมผสานที่แตกต่างกัน.

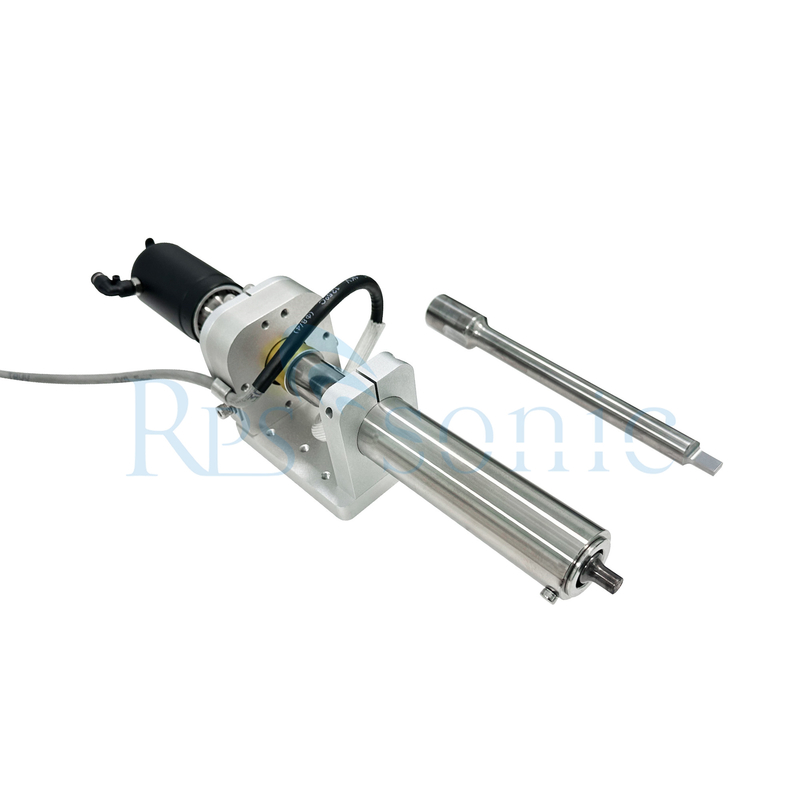

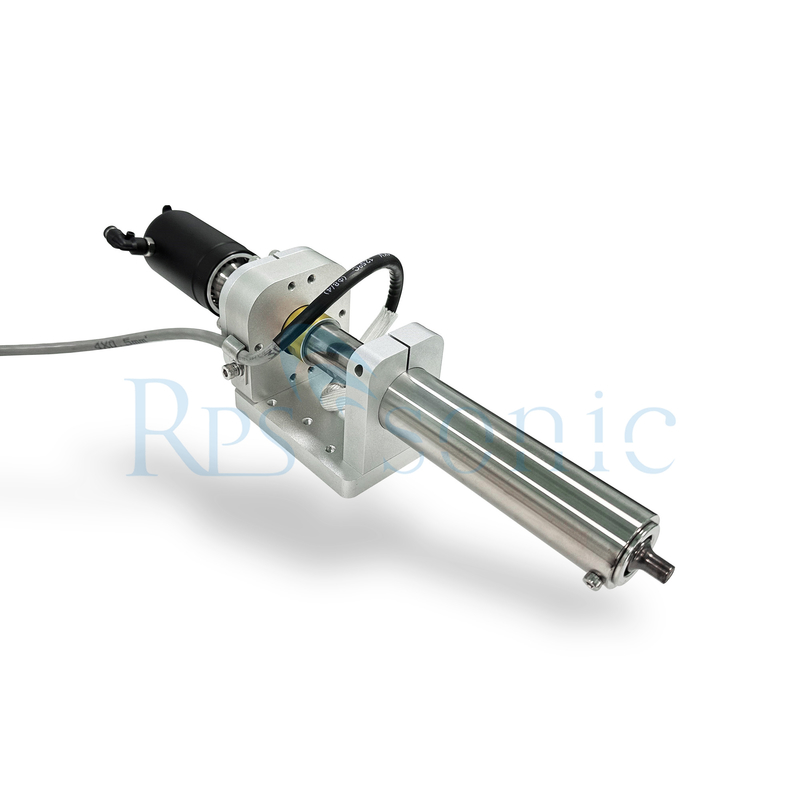

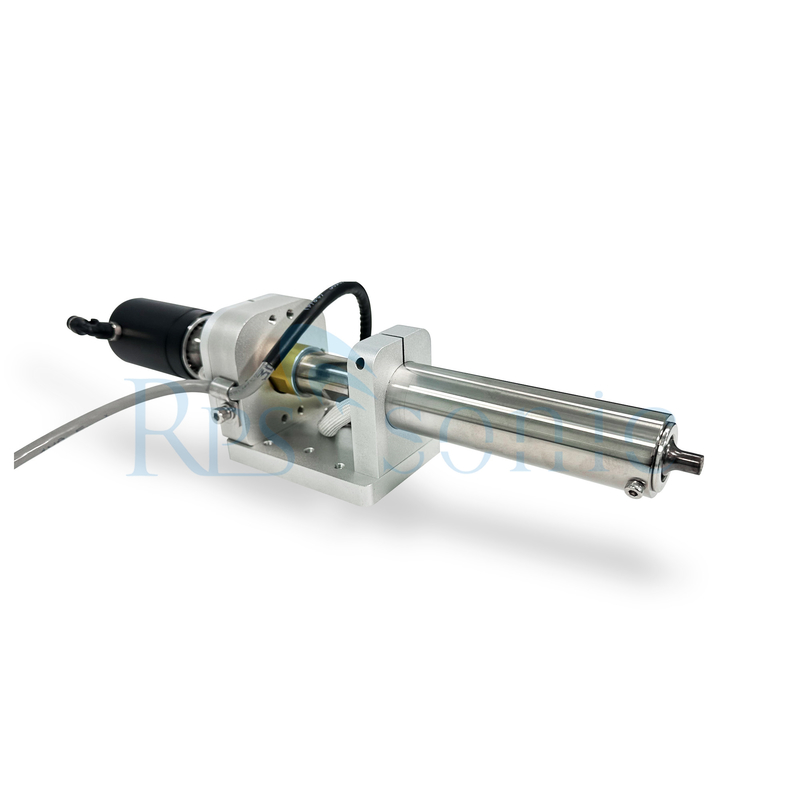

เครื่องแปลงเสียง ultrasonic: ดังที่กล่าวไว้ก่อนหน้านี้ มันเปลี่ยนพลังงานไฟฟ้าเป็นการสั่นสะเทือนทางกลเครื่องแปลงไฟฟ้าโดยทั่วไปทําจากวัสดุไฟฟ้าแบบพีเซโอ ที่แสดงผลไฟฟ้าแบบพีเซโอซึ่งหมายความว่ามันสามารถบิดเบือนเมื่อสนามไฟฟ้าถูกใช้ และสร้างสนามไฟฟ้าเมื่อบิดเบือน

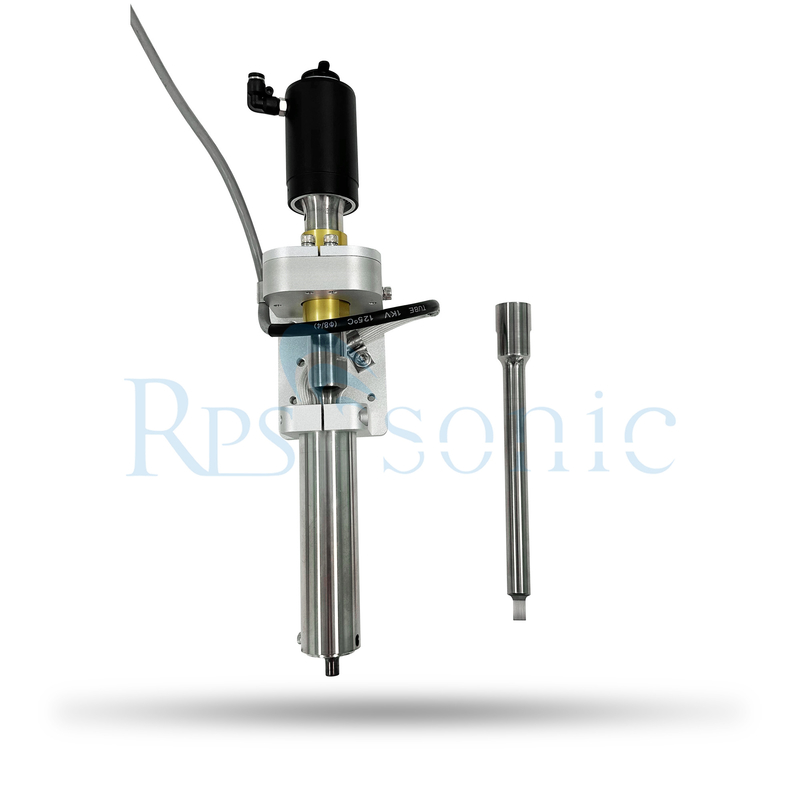

ปลายเหล็กผสม: ปลายเหล็กผสมถูกออกแบบมาเพื่อส่งสั่นสะเทือน ultrasonic ไปยังผสมและชิ้นงานปกติจะทําจากวัสดุที่ทนความร้อนและนําไฟฟ้า เช่น สายเหล็กทองแดงหรือทองเฟลสเทนรูปร่างและขนาดของปลายเหล็กผสมสามารถปรับเปลี่ยนตามการใช้งานผสมที่แตกต่างกัน
ระบบจับและเย็น: จับของเหล็กผสม ultrasonic ได้ถูกออกแบบเพื่อการใช้งานและการจับง่ายมันยังสามารถรวมระบบเย็นเพื่อป้องกันการอุ่นเกินของตัวแปลงและส่วนประกอบอื่น ๆ ระหว่างการทํางานปกติจะสามารถทําได้ด้วยวิธีการทําความเย็นด้วยอากาศ หรือทําความเย็นด้วยน้ํา

ตัวอย่างการใช้งาน

การผลิตอิเล็กทรอนิกส์: ในการผลิตองค์ประกอบอิเล็กทรอนิกส์ ใช้ในการผสมอิเล็กทรอนิกส์บนชั้นรองกระจกและเซรามิกส์ เชื่อมต่อวัสดุและองค์ประกอบที่นําไฟฟ้าและสายเชื่อมต่อในวงจรบูรณาการแบบไฮบริด.
อุปกรณ์แสง: ใช้ในการผลิตเครื่องประดับกระจกและการทําโลหะของกระจกแสง เช่น การเชื่อมผังโลหะกับเส้นใยกระจกแสงและการปิดท่อกระจก
อุตสาหกรรมพลังงานแสงอาทิตย์: ใช้สําหรับสายไฟฟ้าของกระจกเซลล์แสงอาทิตย์ ทําให้กระบวนการผลิตง่ายและลดต้นทุน
