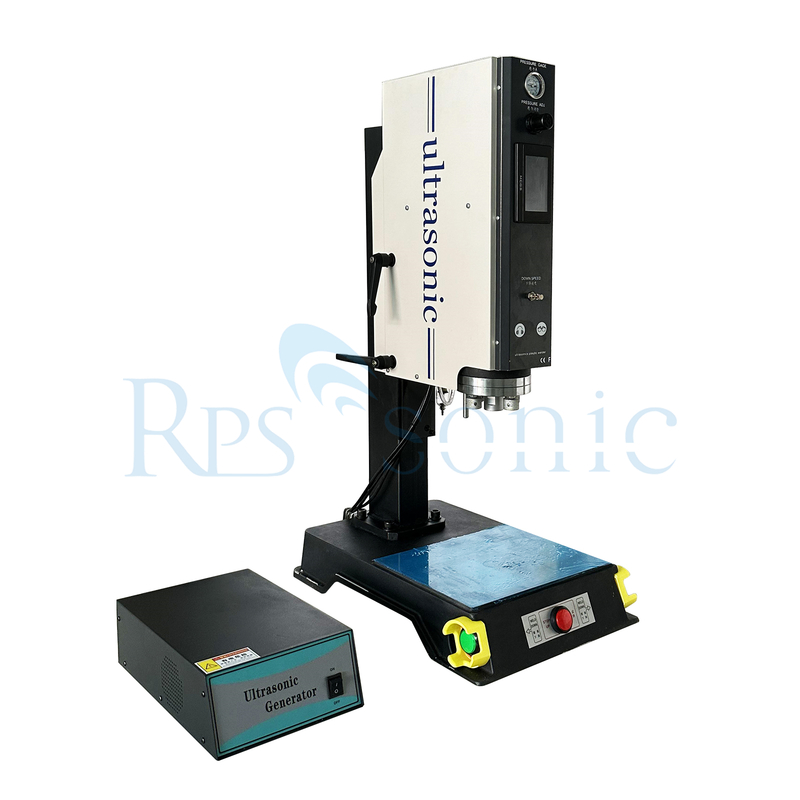

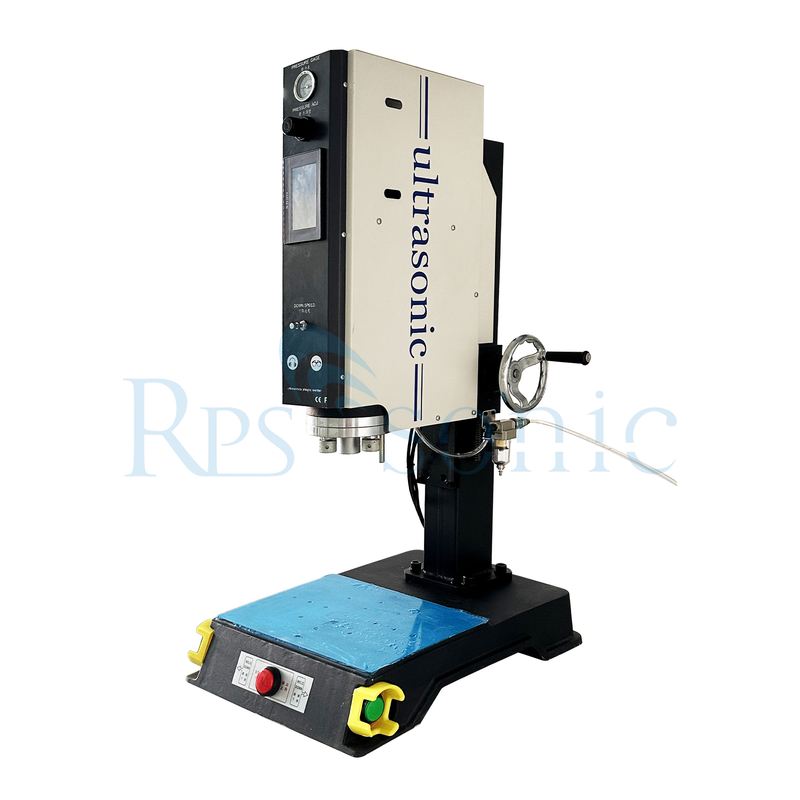

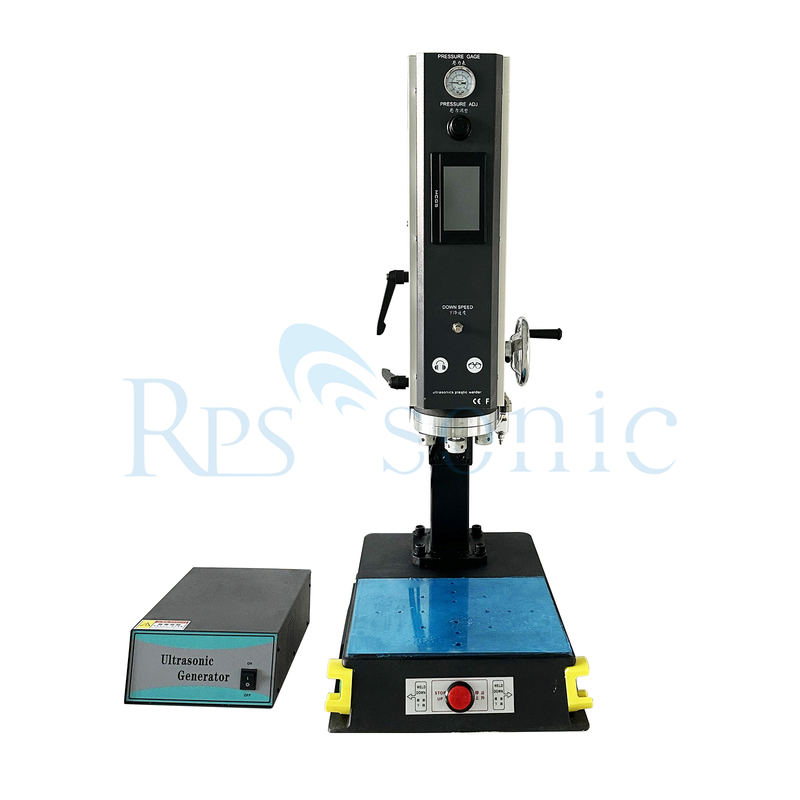

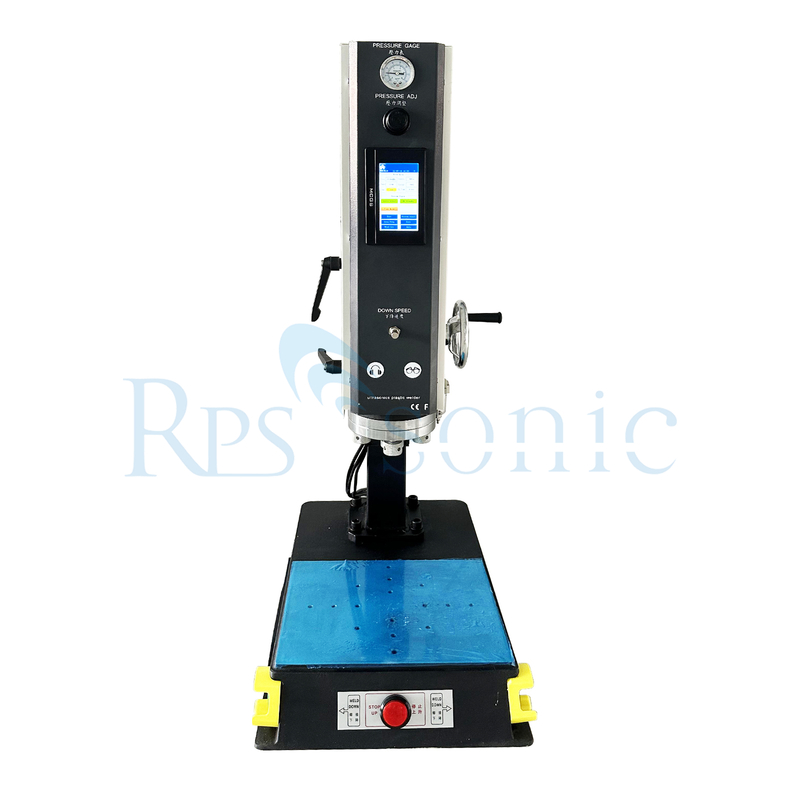

เครื่องเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูง 20k 2600W สำหรับ SD Card

หลักการทำงาน
เครื่องเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูงใช้คลื่นการสั่นสะเทือนความถี่สูงส่งไปยังพื้นผิวพลาสติกสองด้านที่จะเชื่อม ภายใต้แรงดันปานกลาง พื้นผิวข้อต่อพลาสติกทั้งสองด้านจะเกิดการเสียดสีอย่างรุนแรงเนื่องจากการทำงานของคลื่นเสียงความถี่สูง ความร้อนจากการเสียดสีทำให้พื้นผิวข้อต่อพลาสติกหลอมละลายอย่างรวดเร็ว จึงบรรลุวัตถุประสงค์ของการหลอมรวมในเวลาอันสั้นมาก ความแข็งแรงในการเชื่อมสามารถเทียบเท่ากับตัวเครื่องได้ ด้วยชิ้นงานที่เหมาะสมและการออกแบบส่วนต่อประสานที่สมเหตุสมผล ยังสามารถบรรลุความแน่นหนาของน้ำและความแน่นหนาของอากาศได้
คุณสมบัติ
ความแม่นยำในการเชื่อมสูง: ความถี่ 20kHz เหมาะสำหรับการเชื่อมที่มีความแม่นยำ บางเฉียบ และชิ้นส่วนพลาสติกที่เปราะบางมาก สามารถตอบสนองความต้องการความแม่นยำในการเชื่อมของผลิตภัณฑ์อิเล็กทรอนิกส์ขนาดเล็ก เช่น SD card ทำให้มั่นใจได้ว่าเปลือกของ SD card จะถูกเชื่อมอย่างแน่นหนาและมีรูปลักษณ์ที่สวยงาม ในขณะเดียวกันก็ไม่ก่อให้เกิดความเสียหายต่อส่วนประกอบอิเล็กทรอนิกส์ที่มีความแม่นยำใน card
ความแข็งแรงในการเชื่อมสูง: กำลังไฟ 2600W สามารถให้พลังงานเพียงพอที่จะทำให้เปลือกพลาสติกของ SD card มีความแข็งแรงสูงขึ้นหลังจากการเชื่อม และสามารถทนต่อแรงกระแทกและแรงดึงภายนอกได้ในระดับหนึ่ง ทำให้มั่นใจได้ถึงการซีลและความทนทานของ SD card
การเชื่อมแบบไม่สัมผัส: การเชื่อมด้วยคลื่นเสียงความถี่สูงไม่จำเป็นต้องใช้กาวเพิ่มเติมหรือวัสดุเสริมอื่นๆ เป็นวิธีการเชื่อมแบบไม่สัมผัส ซึ่งหลีกเลี่ยงปัญหาการปนเปื้อนที่เกิดจากการใช้วัสดุ เช่น กาว และจะไม่มีผลกระทบต่อประสิทธิภาพทางอิเล็กทรอนิกส์ของ SD card
ระบบอัตโนมัติระดับสูง: ติดตั้งระบบควบคุมขั้นสูง สามารถตระหนักถึงการทำงานอัตโนมัติ เช่น การติดตามความถี่อัตโนมัติ การปรับกำลังไฟอัตโนมัติ ฯลฯ ฟังก์ชันการติดตามความถี่อัตโนมัติสามารถติดตามการเปลี่ยนแปลงของความถี่อัลตราโซนิกแบบเรียลไทม์เพื่อให้แน่ใจว่ากระบวนการเชื่อมมีความเสถียร ฟังก์ชันการปรับกำลังไฟอัตโนมัติสามารถปรับกำลังไฟเอาต์พุตโดยอัตโนมัติตามวัสดุการเชื่อมและชิ้นส่วนการเชื่อมที่แตกต่างกันเพื่อปรับปรุงคุณภาพการเชื่อม
ข้อดีของการใช้งาน
ประสิทธิภาพการผลิตสูง: สามารถดำเนินการเชื่อม SD card ได้อย่างรวดเร็ว ปรับปรุงประสิทธิภาพการผลิตอย่างมาก และเหมาะสำหรับการผลิต SD card จำนวนมาก โดยทั่วไป เครื่องเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูง 20k 2600W สามารถทำการเชื่อม SD card ได้หลายเครื่องต่อนาที
คุณภาพผลิตภัณฑ์ที่มั่นคง: เนื่องจากกระบวนการเชื่อมถูกควบคุมอย่างแม่นยำโดยเครื่องจักร คุณภาพของการเชื่อมแต่ละครั้งจึงค่อนข้างคงที่ ลดปัญหาการเชื่อมหลวมและการเชื่อมเย็นที่อาจเกิดขึ้นในการเชื่อมด้วยมือ และปรับปรุงอัตราผลตอบแทนของผลิตภัณฑ์ SD card
การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม: เมื่อเทียบกับวิธีการเชื่อมอื่นๆ เครื่องเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูงไม่จำเป็นต้องใช้พลังงานจำนวนมากในระหว่างการทำงาน และไม่ก่อให้เกิดก๊าซและของเสียที่เป็นอันตราย ซึ่งเป็นไปตามข้อกำหนดด้านการปกป้องสิ่งแวดล้อม
สถานการณ์ที่เกี่ยวข้อง
การประกอบ SD card: ในกระบวนการผลิต SD card ใช้ในการเชื่อมเปลือกด้านบนและด้านล่างของ SD card เพื่อสร้างเปลือกปิดผนึกที่สมบูรณ์เพื่อป้องกันชิปและวงจรภายใน
การซ่อมแซม SD card: สำหรับ SD card บางรุ่นที่มีเปลือกเสียหาย สามารถใช้เครื่องเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูงเพื่อซ่อมแซมได้ เชื่อมส่วนเปลือกที่เสียหายอีกครั้งให้แน่น และคืนค่าการใช้งานปกติของ SD card

การใช้งาน:

การเชื่อมด้วยคลื่นเสียงความถี่สูงมีประสิทธิภาพสูงสุดกับวัสดุเทอร์โมพลาสติกบางชนิด นี่คือพลาสติกที่เหมาะสมที่สุดสำหรับการเชื่อมด้วยคลื่นเสียงความถี่สูง:

พลาสติกที่เหมาะสมที่สุด

โพลีเอทิลีน (PE): ประเภท: โพลีเอทิลีนความหนาแน่นต่ำ (LDPE) และโพลีเอทิลีนความหนาแน่นสูง (HDPE) ลักษณะ: ทนทานต่อสารเคมีได้ดี ยืดหยุ่น และมีจุดหลอมเหลวต่ำ ทำให้เหมาะสำหรับการเชื่อมด้วยคลื่นเสียงความถี่สูง

โพลีโพรพิลีน (PP): ลักษณะ: ทนทานต่อความล้าสูง น้ำหนักเบา และทนทานต่อสารเคมีได้ดี นอกจากนี้ยังเชื่อมได้ดีเนื่องจากมีอุณหภูมิหลอมเหลวค่อนข้างต่ำ

โพลีไวนิลคลอไรด์ (PVC): ลักษณะ: ใช้กันอย่างแพร่หลายในบรรจุภัณฑ์และการก่อสร้าง PVC สามารถเชื่อมได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งเมื่อใช้สูตรที่เหมาะสม

โพลีสไตรีน (PS): ลักษณะ: เชื่อมง่าย โพลีสไตรีนมักใช้ในวัสดุบรรจุภัณฑ์และของใช้แล้วทิ้ง

อะคริลิก (PMMA): ลักษณะ: แม้ว่าจะเชื่อมได้ยากกว่าพลาสติกอื่นๆ บางชนิด แต่สามารถเชื่อมอะคริลิกได้โดยใช้วิธีการอัลตราโซนิก โดยเฉพาะอย่างยิ่งในส่วนบางๆ

เทอร์โมพลาสติกอีลาสโตเมอร์ (TPE):

ลักษณะ: วัสดุเหล่านี้รวมคุณสมบัติของยางและพลาสติก ทำให้เหมาะสำหรับการเชื่อมด้วยคลื่นเสียงความถี่สูงในการใช้งานที่ต้องการความยืดหยุ่น

ขวดเครื่องดื่ม: การเชื่อมชิ้นส่วนพลาสติก สร้างซีลกันรั่ว
การ์ดเกรด: การติดชั้นหรือแผ่นลามิเนต ทำให้มั่นใจได้ถึงความทนทานและการยึดเกาะที่ปลอดภัย

พารามิเตอร์

คำอธิบาย

การเชื่อมพลาสติกด้วยคลื่นเสียงความถี่สูงคือการเชื่อมต่อหรือการปฏิรูปเทอร์โมพลาสติกโดยใช้ความร้อนที่เกิดจากการเคลื่อนที่ทางกลความถี่สูง ทำได้โดยการแปลงพลังงานไฟฟ้าความถี่สูงเป็นการเคลื่อนที่ทางกลความถี่สูง การเคลื่อนที่ทางกลนั้นพร้อมกับแรงที่ใช้ จะสร้างความร้อนจากการเสียดสีที่พื้นผิวประกบ (บริเวณข้อต่อ) ของส่วนประกอบพลาสติก สิ่งนี้ช่วยให้วัสดุพลาสติกหลอมละลายและสร้างพันธะโมเลกุลระหว่างชิ้นส่วน

ข้อควรพิจารณาด้านวัสดุ
ในการเชื่อมชิ้นส่วนเทอร์โมพลาสติกสองชิ้น จำเป็นต้องใช้วัสดุที่เข้ากันได้ทางเคมี มิฉะนั้น แม้ว่าวัสดุทั้งสองจะหลอมรวมกัน จะไม่มีพันธะโมเลกุล

ตัวอย่างที่ดีคือการพยายามเชื่อมโพลีเอทิลีนกับโพลีโพรพิลีน วัสดุกึ่งผลึกทั้งสองนี้มีลักษณะคล้ายกันและมีคุณสมบัติทางกายภาพทั่วไปมากมาย อย่างไรก็ตาม พวกมันเข้ากันไม่ได้ทางเคมี ดังนั้นจึงไม่สามารถเชื่อมเข้าด้วยกันได้

เช่นเดียวกับเทอร์โมพลาสติก (เช่น วัสดุที่มีคุณสมบัติทางเคมีเหมือนกัน) จะเชื่อมเข้าด้วยกัน ตัวอย่างเช่น ชิ้นส่วน ABS ชิ้นหนึ่งจะเชื่อมกับชิ้นส่วน ABS อีกชิ้นหนึ่ง

เทอร์โมพลาสติกที่แตกต่างกันอาจเข้ากันได้ก็ต่อเมื่ออุณหภูมิหลอมเหลวอยู่ภายใน 40ºF (6ºC) และมีโครงสร้างโมเลกุลที่คล้ายกัน ตัวอย่างเช่น เป็นไปได้ที่ชิ้นส่วน ABS จะสามารถเชื่อมกับชิ้นส่วนอะคริลิกได้เนื่องจากคุณสมบัติทางเคมีเข้ากันได้

โดยทั่วไปแล้ว โพลิเมอร์อสัณฐานที่คล้ายกันเท่านั้นที่มีแนวโน้มที่ดีเยี่ยมในการเชื่อมเข้าด้วยกัน คุณสมบัติทางเคมีของวัสดุกึ่งผลึกใดๆ ทำให้แต่ละชนิดเข้ากันได้กับตัวมันเองเท่านั้น เมื่อวัสดุที่จะเชื่อมเข้ากันได้ ปัจจัยอื่นๆ อีกหลายประการอาจส่งผลต่อการยึดติดของชิ้นส่วน ปัจจัยเหล่านี้ ได้แก่ การดูดความชื้น สารปล่อยแม่พิมพ์ สารหล่อลื่น พลาสติไซเซอร์ สารตัวเติม สารหน่วงไฟ เกรดรีไกรด์ เม็ดสี และเรซิน

คุณสมบัติ

1. ทรานสดิวเซอร์ใช้ทรานสดิวเซอร์ประสิทธิภาพสูงที่พัฒนาขึ้นเองพร้อมประสิทธิภาพที่เสถียร
2. จับคู่กระบอกสูบ Taiwan Airtec ด้วยพลังงานที่แข็งแกร่งและความเสถียรที่ดี
3. การออกแบบร่องเดือยแรกของเสาสี่เหลี่ยมช่วยเพิ่มความแข็งแกร่งของกลไก ป้องกันการถอยหลัง และรับประกันความสอดคล้องของการเชื่อมผลิตภัณฑ์ ปรับปรุงความแม่นยำในการเชื่อม
4. เหมาะสำหรับกำลังไฟ เหมาะสำหรับการเชื่อมผลิตภัณฑ์ขนาดเล็กและมีความแม่นยำสูง พร้อมเอฟเฟกต์การเชื่อมที่ดี
5. แม่พิมพ์เชื่อมชั้นโลหะผสม ไม่สึกหรอง่าย แข็งแรง และทนทาน
6. การออกแบบสกรูแนวนอนที่เป็นเอกลักษณ์ การดีบักแม่พิมพ์ทำได้ง่ายและสะดวก
7. ระบบจำกัดการเชื่อม ชิ้นงานจะไม่ล้นหลังจากเชื่อม
8. ติดตามความถี่โดยอัตโนมัติเมื่อเริ่มต้น โดยไม่ต้องปรับความถี่ด้วยตนเอง และตรวจจับความผิดปกติของความถี่โดยอัตโนมัติ
9. การป้องกันอัจฉริยะ เมื่ออุปกรณ์ล้มเหลว จะส่งเสียงเตือนและแจ้งเตือนโดยอัตโนมัติ เครื่องจะถูกล็อคเข้าสู่สถานะการป้องกัน จากนั้นเข้าสู่โหมดการทำงานหลังจากล้างข้อผิดพลาด
10. โหมดบูตคู่ ปกป้องความปลอดภัยส่วนบุคคลของคุณได้ดีขึ้น

การเชื่อมด้วยคลื่นเสียงความถี่สูงเปรียบเทียบกับวิธีการเชื่อมพลาสติกอื่นๆ อย่างไร

การเชื่อมด้วยคลื่นเสียงความถี่สูงเป็นหนึ่งในหลายวิธีที่ใช้สำหรับการเชื่อมวัสดุพลาสติก ซึ่งแต่ละวิธีมีข้อดีและข้อเสียของตัวเอง นี่คือการเปรียบเทียบการเชื่อมด้วยคลื่นเสียงความถี่สูงกับวิธีการเชื่อมพลาสติกทั่วไปอื่นๆ:

1. การเชื่อมด้วยคลื่นเสียงความถี่สูงเทียบกับการยึดติดด้วยกาว

ความเร็ว: การเชื่อมด้วยคลื่นเสียงความถี่สูงเร็วกว่ามาก มักจะทำการเชื่อมให้เสร็จสิ้นภายในไม่กี่วินาที ในขณะที่การยึดติดด้วยกาวต้องใช้เวลาในการบ่ม ซึ่งอาจทำให้การผลิตช้าลง
ความสะอาด: การเชื่อมด้วยคลื่นเสียงความถี่สูงไม่จำเป็นต้องใช้กาว ส่งผลให้กระบวนการสะอาดขึ้นและมีของเสียลดลง การยึดติดด้วยกาวอาจนำสิ่งปนเปื้อนเข้ามาและต้องทำความสะอาดเพิ่มเติม
ความแข็งแรง: รอยเชื่อมด้วยคลื่นเสียงความถี่สูงมักจะให้ข้อต่อที่แข็งแรงและทนทานกว่าพันธะกาว โดยเฉพาะอย่างยิ่งในการใช้งานที่มีความเครียดสูง
ความเข้ากันได้ของวัสดุ: กาวสามารถยึดติดกับวัสดุได้หลากหลาย รวมถึงพลาสติกประเภทต่างๆ และวัสดุอื่นๆ ในขณะที่การเชื่อมด้วยคลื่นเสียงความถี่สูงเหมาะสำหรับเทอร์โมพลาสติก

2. การเชื่อมด้วยคลื่นเสียงความถี่สูงเทียบกับการตอกด้วยความร้อน

เวลาดำเนินการ: การเชื่อมด้วยคลื่นเสียงความถี่สูงโดยทั่วไปเร็วกว่าการตอกด้วยความร้อน ซึ่งเกี่ยวข้องกับการให้ความร้อนแก่ส่วนประกอบโลหะเพื่อหลอมละลายชิ้นส่วนพลาสติกและสร้างข้อต่อ
ความแม่นยำ: การเชื่อมด้วยคลื่นเสียงความถี่สูงมีความแม่นยำและการควบคุมกระบวนการเชื่อมที่สูงกว่า ในขณะที่การตอกด้วยความร้อนอาจส่งผลให้คุณภาพข้อต่อมีความผันแปรมากขึ้น
ข้อจำกัดด้านวัสดุ: การตอกด้วยความร้อนต้องมีการออกแบบเฉพาะและอาจมีข้อจำกัดในแง่ของประเภทของพลาสติกที่สามารถเชื่อมได้เมื่อเทียบกับการเชื่อมด้วยคลื่นเสียงความถี่สูง

3. การเชื่อมด้วยคลื่นเสียงความถี่สูงเทียบกับการเชื่อมด้วยเลเซอร์

ความเร็ว: ทั้งสองวิธีรวดเร็ว แต่การเชื่อมด้วยคลื่นเสียงความถี่สูงอาจเร็วกว่าสำหรับการใช้งานบางประเภทที่ต้องการการสัมผัสทันที
การกำหนดค่าข้อต่อ: การเชื่อมด้วยเลเซอร์มักจะดีกว่าสำหรับรูปทรงเรขาคณิตที่ซับซ้อนและวัสดุโปร่งใส ในขณะที่การเชื่อมด้วยคลื่นเสียงความถี่สูงทำได้ดีในการประกอบแบบตรงไปตรงมาและวัสดุที่หนากว่า
โซนที่ได้รับผลกระทบจากความร้อน: การเชื่อมด้วยคลื่นเสียงความถี่สูงมักจะมีโซนที่ได้รับผลกระทบจากความร้อนน้อยกว่าการเชื่อมด้วยเลเซอร์ ซึ่งสามารถช่วยรักษาความสมบูรณ์ของส่วนประกอบที่ละเอียดอ่อนได้

4. การเชื่อมด้วยคลื่นเสียงความถี่สูงเทียบกับการเชื่อมแบบหมุน

ความแข็งแรงของข้อต่อ: การเชื่อมด้วยคลื่นเสียงความถี่สูงโดยทั่วไปจะสร้างข้อต่อที่แข็งแรงกว่าการเชื่อมแบบหมุน ซึ่งอาศัยแรงเสียดทานในการสร้างความร้อน
ความหนาของวัสดุ: การเชื่อมแบบหมักมักใช้สำหรับวัสดุที่หนากว่า ในขณะที่การเชื่อมด้วยคลื่นเสียงความถี่สูงเหมาะสำหรับส่วนที่บางกว่า
ช่วงการใช้งาน: การเชื่อมด้วยคลื่นเสียงความถี่สูงมีความหลากหลายและสามารถใช้ได้กับวัสดุและการใช้งานที่หลากหลายกว่าเมื่อเทียบกับการเชื่อมแบบหมุน
