รายละเอียดสินค้า:
|
วัสดุ: | อลูมิเนียม | ความถี่: | 15kHz |
---|---|---|---|
มิติ: | 143 * 22mm | เชื่อมต่อสกรู: | M16 |
แสงสูง: | ฮอร์น transducer ล้ำเสียงฮอร์นตัดล้ำ,ultrasonic cutting horn |
การแก้ค่าประสิทธิภาพของแตรเชื่อม
พารามิเตอร์:
สิ่งของ | พารามิเตอร์ |
ความถี่ | 15kHz |
พื้นที่เชื่อม | 127 * 33mm |
วัสดุ | โลหะผสมอลูมิเนียม |
เชื่อมต่อสกรู | M16 |

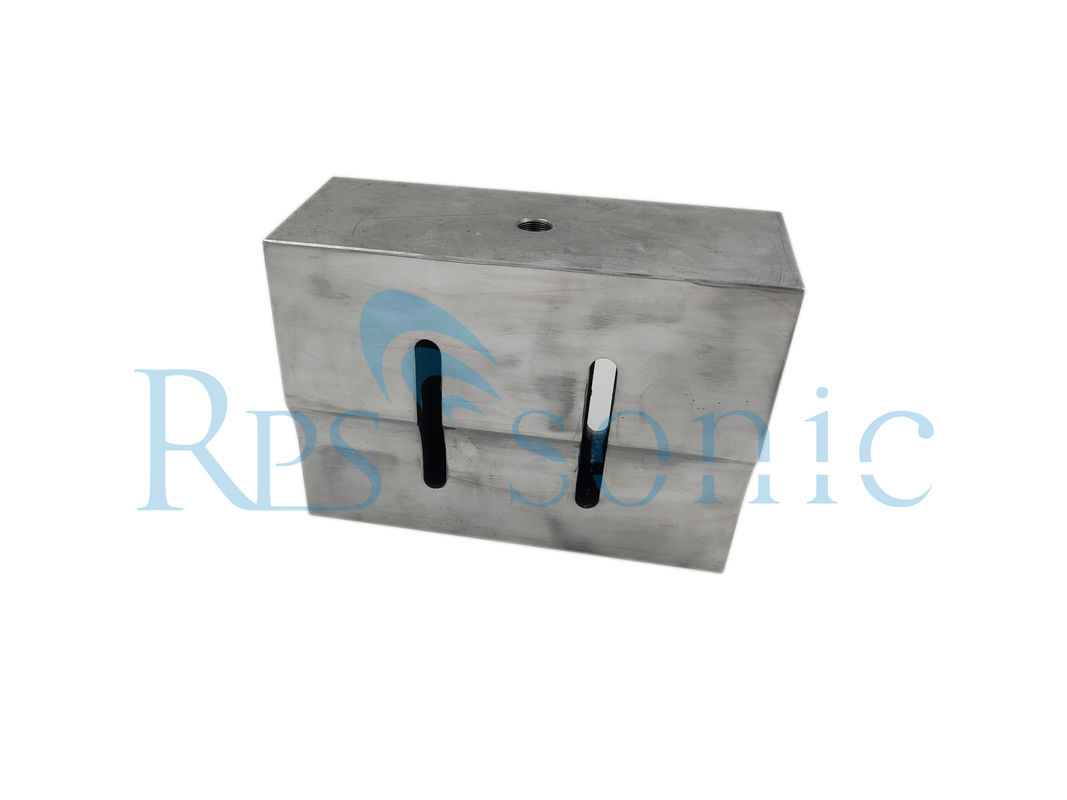

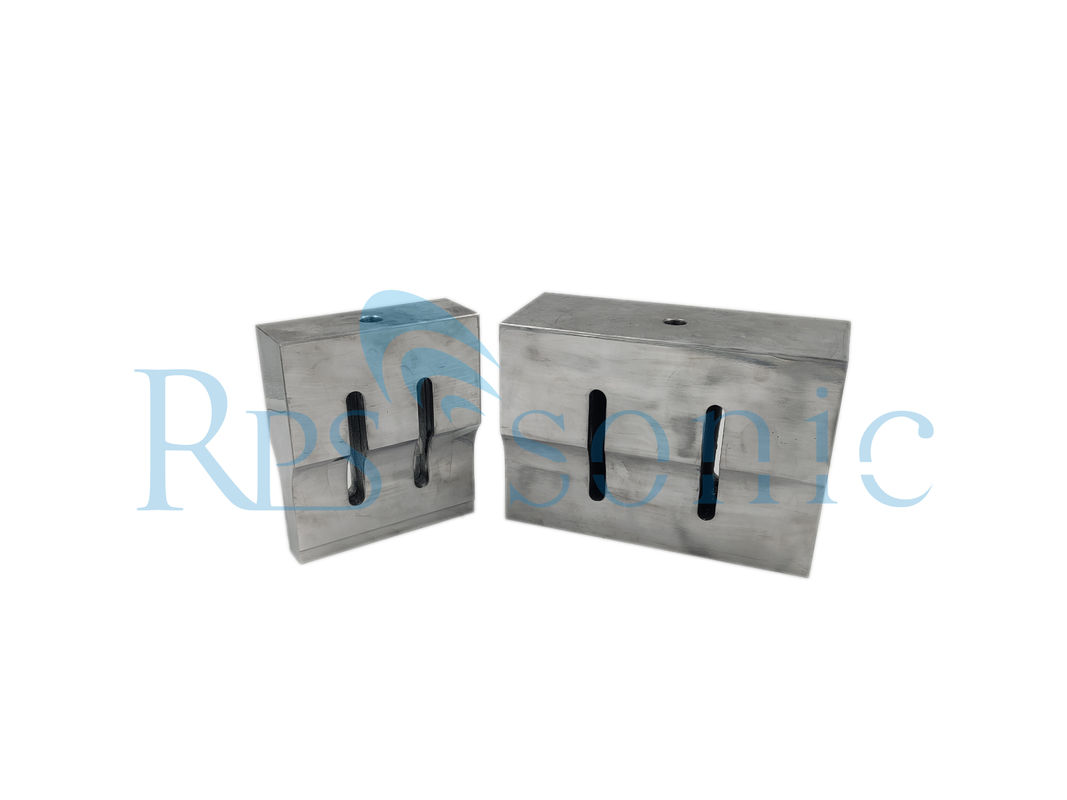

ฮอร์น weldind ล้ำ
ฮอร์นเชื่อมด้วยคลื่นความถี่สูง เป็นส่วนต่อประสานระหว่างเครื่องเชื่อมอัลตราโซนิกกับวัสดุ หน้าที่หลักคือการส่งสัญญาณการสั่นสะเทือนทางกลตามยาวอย่างสม่ำเสมอและมีประสิทธิภาพจากฮอร์นไปยังวัสดุ วัสดุที่ใช้มักเป็นโลหะผสมอลูมิเนียมคุณภาพสูงหรือแม้แต่โลหะผสมไทเทเนียม เนื่องจากการออกแบบของวัสดุพลาสติกมีการเปลี่ยนแปลงอย่างมากและลักษณะที่ปรากฏจะแตกต่างกันอย่างกว้างขวางฮอร์นจึงเปลี่ยนไป รูปร่างของพื้นผิวการทำงานจะต้องตรงกับวัสดุเพื่อให้พลาสติกไม่เสียหายระหว่างการสั่นสะเทือน ในเวลาเดียวกันการสั่นสะเทือนตามยาวอันดับแรกต้องประสานกับความถี่เอาต์พุตของเครื่องเชื่อมมิฉะนั้นพลังงานการสั่นสะเทือนจะถูกใช้ภายใน เมื่อเขาสั่นสะเทือนความเข้มข้นของความเครียดจะเกิดขึ้นในพื้นที่ วิธีเพิ่มประสิทธิภาพโครงสร้างภายในเหล่านี้ยังเป็นปัญหาที่ต้องพิจารณาระหว่างการออกแบบ
แบบฟอร์มถูกรวบรวมและโปรแกรมโดยใช้ซอฟต์แวร์แผ่นงาน Microsoft Excel ข้อมูลพื้นฐานที่ต้องป้อนข้อมูลเมื่อแก้ไขประกอบด้วยความถี่การทำงานวัสดุความหนาแน่นโมดูลัสของ Young ความเร็วคลื่นอัตราส่วนของปัวซองเส้นผ่านศูนย์กลางกว้างและเส้นผ่านศูนย์กลางปลายของฮอร์นเชื่อม สเปรดชีตพร้อมกันแก้ปัญหาและข้อเสนอแนะชี้แจง, catenary, ฮอร์นเชื่อมกรวยและก้าวด้วยพารามิเตอร์คำอธิบายที่ใช้กันทั่วไปเช่นปัจจัยการขยาย, ความยาวของเสียงสะท้อน, โหนดกระจัดและสถานที่ของความเครียดสูงสุด ความแตกต่างระหว่างผลการคำนวณของแตรเชื่อมทั้งสี่ชนิดที่มีเงื่อนไขเริ่มต้นเดียวกันสามารถระบุได้ด้วยตาราง ผลการคำนวณที่เหมาะสมยิ่งขึ้นสามารถรับได้โดยการปรับเงื่อนไขเริ่มต้นอย่างต่อเนื่อง (ส่วนใหญ่โดยการปรับขนาดภายนอกและตรวจสอบปัจจัยการขยายทฤษฎีของฮอร์น)
การวาดพารามิเตอร์ของฮอร์นเชื่อมอุลตร้าโซนิค
เพื่อตอบสนองความต้องการของการวาดภาพเพิ่มเติมหรือการออกแบบฮอร์นเชื่อมอัลตราโซนิกสเปรดชีต Excel คำนวณขนาดโดยรวมและพิกัดจุดสำคัญของฮอร์นเชื่อมต่างๆรวมกับกฎภาษาของ Au-toLISP และ ANSYS APDL รวบรวมพารามิเตอร์โปรแกรมสร้างแบบจำลองโดยอัตโนมัติ เข้าสู่โปรแกรมการสร้างแบบจำลองลงในหน้าต่างคำสั่งของซอฟต์แวร์ออกแบบวิศวกรรม AutoCAD และ ANSYS เพื่อให้การวาดภาพตามแผนและการสร้างแบบจำลอง 3 มิติของฮอร์นเชื่อมเสร็จสมบูรณ์และให้การวาดภาพฮอร์นหรือการวิเคราะห์องค์ประกอบ จำกัด
การออกแบบใช้อลูมิเนียมแข็งเป็นวัสดุฮอร์นและเข้าสู่เส้นผ่านศูนย์กลางปลายกว้าง D1 และเส้นผ่านศูนย์กลางปลายแคบ D2 สำหรับการทดลองและข้อผิดพลาด เห็นได้ชัดว่าด้วยขนาดหน้าตัดเดียวกันที่ปลายทั้งสองด้านแตรแบบก้าวจึงง่ายต่อการได้รับผลตอบแทนสูง กำหนดปัจจัยการขยายของฮอร์นและความยาวของเสียงสะท้อนสำหรับเส้นผ่านศูนย์กลางของใบหน้าทั้งสองด้าน
การเปรียบเทียบการวิเคราะห์องค์ประกอบ จำกัด
การใช้โปรแกรมสร้างแบบจำลองพารามิเตอร์ ANSYS APDL ที่ได้รับในตัวอย่างการวิเคราะห์กิริยาจะดำเนินการในสภาพแวดล้อม AN-SYS แบบจำลองนี้ประกอบไปด้วยองค์ประกอบ SOLID95 และสร้างองค์ประกอบทั้งหมด 9,670 ชิ้นและโหนด 14,786 อันซึ่งแก้ไขได้โดยใช้อัลกอริธึม Lanczos ความถี่การสั่นสะเทือนตามยาวลำดับแรกของฮอร์นคือ f = 20044Hz
ทำไมต้อง RPS-SONIC HORN:
1. ฮอร์นทุกตัวจะได้รับการออกแบบโดยระบบ FEA เพื่อยืนยัน หน้าสุดท้ายของฮอร์นด้วยคลื่นแรงที่สม่ำเสมอ
2. แตรอัลตราโซนิกทั้งหมดที่มีการรับประกันสามเดือน
3. เฉพาะในพลังงานสูงอัลตราโซนิกมานานกว่าสิบปี
4. ทุกอัลตราโซนิกฮอร์นกับ 24 ชั่วโมงการทดสอบเก่าก่อนที่จะส่ง
5. Good บรรจุไม่มีปัญหาการบรรจุในช่วง 10 ปีธุรกิจส่งออก
6. ลูกค้าทุกคนจะได้รับบันทึกการซื้อและมีรางวัลบางอย่างหลังจากการสะสม
